磁控溅射是物理气相沉积（Physical Vapor Deposition，PVD）的一种。  　　原理：电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞，电离出大量的氩离子和电子，电子飞向基片。氩离子在电场的作用下加速轰击靶材，溅射出大量的靶材原子，呈中性的靶原子（或分子）沉积在基片上成膜。

　　磁控溅射是物理气相沉积（Physical Vapor Deposition，PVD）的一种。

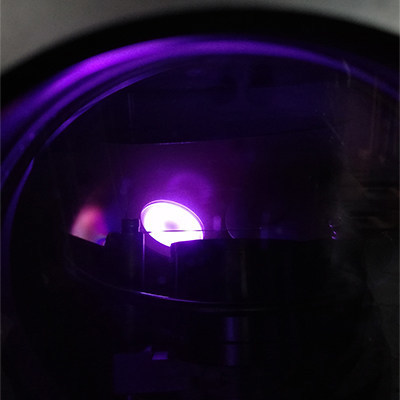

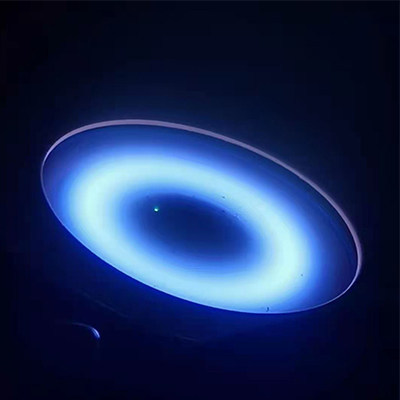

　　原理：电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞，电离出大量的氩离子和电子，电子飞向基片。氩离子在电场的作用下加速轰击靶材，溅射出大量的靶材原子，呈中性的靶原子（或分子）沉积在基片上成膜。
　　特点
　　1. 沉积速率大
　　2. 功率效率高
　　3. 溅射能量低
　　4. 基片温度低
　　5. 可实现大面积成膜
　　应用
　　1、磁控溅射现在是一种应用十分广泛的薄膜沉积技术,溅射技术上的不断开展和对新功能薄膜的探索研究,使磁控溅射应用延伸到许多生产和科研领域。
　　在微电子领域作为一种非热式镀膜技术,主要应用在化学气相沉积(CVD)或金属有机化学气相沉积(MOCVD)生长困难及不适用的材料薄膜沉积,而且可以取得大面积非常均匀的薄膜。包括欧姆接触的Al、Cu、Au、W、Ti等金属电极薄膜及可用于栅绝缘层或扩散势垒层的TiN、Ta2O5、TiO、Al2O3、ZrO2、AlN等介质薄膜沉积。
　　2、磁控溅射技术在光学薄膜(如增透膜)、低辐射玻璃和透明导电玻璃等方面也得到应用。在透明导电玻璃在玻璃基片或柔性衬底上,溅射制备SiO2薄膜和掺杂ZnO或InSn氧化物(ITO)薄膜，使可见光范围内平均光透过率在90%以上。
　　3、在现代机械加工工业中,利用磁控溅射技术制作表面功能膜、超硬膜,自润滑薄膜,能有效的提高表面硬度、复合韧性、耐磨损性和抗高温化学稳定性能,从而大幅度地提高涂层产品的使用寿命。 磁控溅射除上述已被大量应用的领域,还在高温超导薄膜、铁电体薄膜、巨磁阻薄膜、薄膜发光材料、太阳能电池、记忆合金薄膜研究方面发挥重要作用。
　　高真空磁控溅射镀膜机

　　高真空磁控溅射仪是用磁控溅射的方法，制备金属、合金、化合物、半导体、陶瓷、介质复合膜及其它化学反应膜等；适用于镀制各种单层膜、多层膜、掺杂膜及合金膜；可镀制磁性材料和非磁性材料。

　　靶材背面和溅射靶表面的结合处理
　　-靶材和靶面直接做到面接触是很难的,如果做不到面接触，接触电阻将增大,导致离化电场的幅值不够(接触电阻增大，接触面的电场分压增大)，导致镀膜效果不好；电阻增大导致靶材发热升温，降低镀膜质量。
　　-靶材和靶面接触不良，导致水冷效果不好，降低镀膜质量。
　　-增加一层特殊导电导热的软薄的物质，保证面接触。

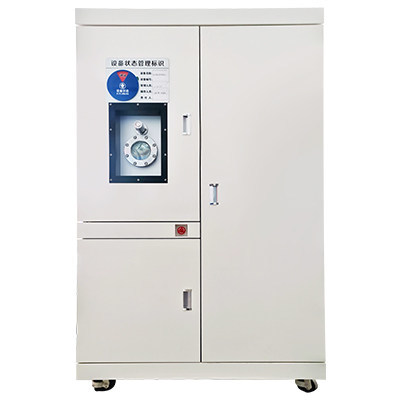

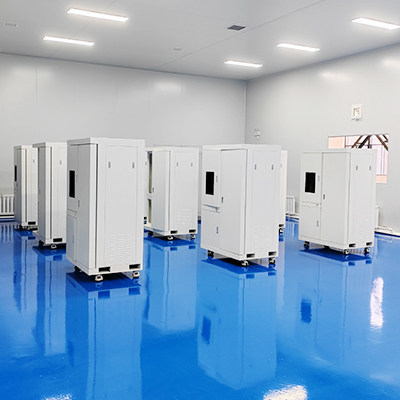

　　集成一体化柜式结构
　　安全性好:（操作者不会触碰到高压部件和旋转部件）。
　　占地面积小:尺寸约为：长1100mm×宽780mm（标准办公室门是800mm宽）（传统设备大约为2200mm×1000mm），相同面积的工作场地，可以放两台设备。

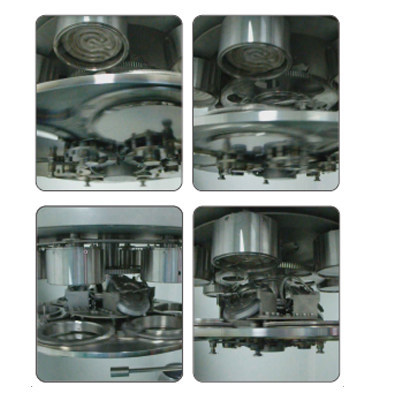

　　角度、距离可调
　　磁控溅射靶头可调角度，以便针对不同尺寸基片的均匀性，做精准调控。
　　基片和靶材之间的距离可调整，以适应不同靶材的成膜工艺的距离要求。

　　真空度更高、抽速更快
　　真空室内外，全部电化学抛光，完全去除表面微观毛刺丛林（在显微镜下可见），没有微观藏污纳垢的地方，腔体内表面积减少一倍以上，镀膜更纯净，真空度更高，抽速更快。
　　匀气技术
　　工艺气体采用匀气技术，气场更均匀，镀膜更均匀。

　　基片加热技术
　　采用铠装加热丝，由于通电加热的金属丝不暴露在真空室内，所以高温加热过程中不释放杂质物质，保证薄膜的纯净度。铠装加热丝放入均温器里，保证温常的均匀，然后再对基片加热。

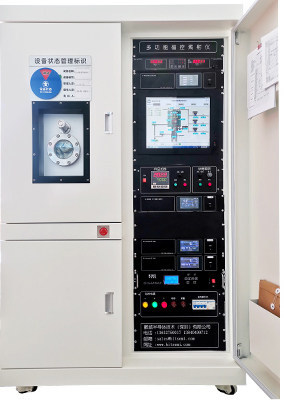

　　采用计算机＋PLC 两级控制系统
　　安全性：
　　-电力系统的检测与保护
　　-设置真空检测与报警保护功能
　　-温度检测与报警保护
　　-冷却循环水系统的压力检测和流量
　　-检测与报警保护
　　设备详情
　　设备结构及性能
　　-单镀膜室、双镀膜室、单镀膜室＋进样室、镀膜室＋手套箱
　　-磁控溅射靶数量及类型：1～6靶,圆形平面靶、矩形靶
　　-靶的安装位置：由下向上、由上向下、斜向、侧向安装
　　-磁控溅射靶：射频、中频、直流脉冲、直流兼容
　　-基片可旋转、可加热、可升降
　　-通入反应气体，可进行反应溅射镀膜
　　-操作方式：手动、半自动、全自动
　　设备主要技术指标
　　-基片托架：根据供件大小配置。
　　-基片加热器温度：根据用户供应要求配置。温度可用电脑编程控制，可控可调。
　　-基片架公转速度2~100转/分钟，可控可调；基片自动速度：2~20转/分钟。
　　-基片架可加热、可旋转、可升降。
　　-靶面到基片距离30mm~140mm可调。
　　-φ2～φ3英寸平面圆形靶2～3支，配气动靶控板，靶可摆头调角度。
　　-镀膜室的极限真空：6x10-5Pa~6X10-6Pa，恢复工作背景真空7×10-4Pa：30分钟左右（新设备充干燥氮气）
　　-设备总体漏放率：关机12小时真空度≤10Pa
